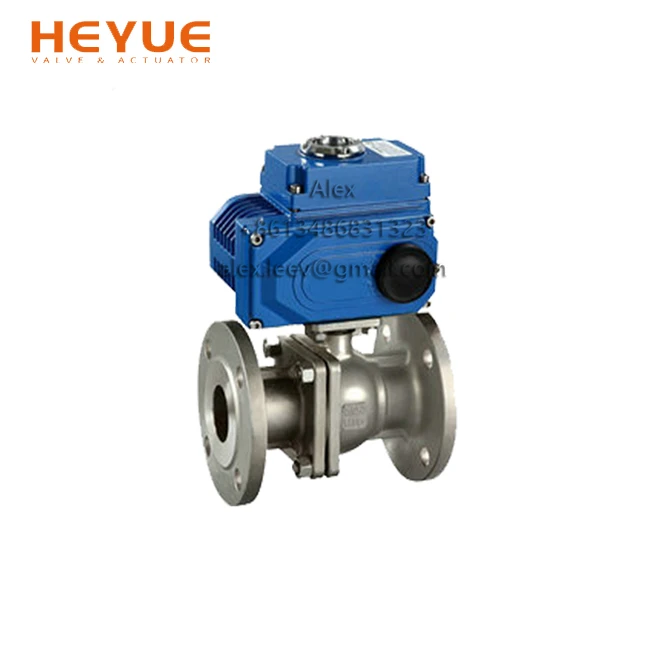

Van bi mặt bích 2 PC có động cơ điện

Name: Nhà máy cung cấp các nhà sản xuất van bi mặt bích PC có động cơ điện 2-Trung Quốc - HEYUE
Brand: Heyue
SKU: 210390347

A. Van bi mặt bích 2 PC cơ giới hóa bằng điện kết hợp các lợi ích của hoạt động cơ giới hóa với khả năng kiểm soát dòng chảy đáng tin cậy.
B. Nó cung cấp khả năng định vị và tự động hóa chính xác, khiến nó trở nên lý tưởng cho các ứng dụng công nghiệp.
C. Kết nối mặt bích của van giúp lắp đặt và bảo trì dễ dàng trong hệ thống đường ống.

Gửi yêu cầu

Mô tả

Van bi mặt bích 2 PC cơ giới điện Heyue sử dụng bộ truyền động điện nhỏ gọn (định mức IP67, 24VDC) để xoay một quả bóng 90 độ bên trong thân mặt bích. Không có khí nén, không có khí nén phức tạp. Chỉ cần cắm nó vào hệ thống PLC hoặc SCADA của bạn và để nó tự động xử lý việc kiểm soát luồng.

Các tính năng chính:

Bubble-niêm phong chặt chẽ:Van bi mặt bích Heyue ở vị trí đóng mang lại khả năng ngắt-tuyệt vời, giảm thiểu thất thoát sản phẩm và đảm bảo an toàn.

Full hoạt động từ xa và tự động hóa: Van bi mặt bích hoạt động bằng bộ truyền động điện có thể được điều khiển từ phòng trung tâm, tích hợp vào PLC hoặc được kích hoạt bằng cảm biến và bộ hẹn giờ. Điều này giúp loại bỏ nhu cầu nhân sự tiếp cận các van ở những vị trí khó tiếp cận hoặc nguy hiểm.

Pvị tríFphản hồi:Van bi mặt bích dẫn động bằng điện gửi tín hiệu trở lại hệ thống điều khiển để xác nhận xem van đang mở, đóng hay ở trạng thái lỗi

Mặt bích-Sẵn sàng cài đặt: van bi mặt bích vừa khít giữa các mặt bích hiện có-không cần-lắp lại đường ống.

Hiệu quả chi phí:van bi vận hành bằng thiết bị truyền động điện với Chi phí vòng đời thấp hơn 30% so với các giải pháp thay thế bằng khí nén.

Tương lai-Bằng chứng:Chẩn đoán dựa trên đám mây-để bảo trì dự đoán.

Tính năng	Van tay tiêu chuẩn	Van bi mặt bích điện Heyue
Phương pháp kiểm soát	Thủ công (20+ giây/điều chỉnh)	Điện (3–5 giây/điều chỉnh)
Rủi ro rò rỉ	Cao (do lỗi của con người)	Zero (bộ truyền động chính xác)
BẢO TRÌ	Kiểm tra hàng tháng	Hàng năm (tự{0}}chẩn đoán)
Dòng thời gian ROI	24+ tháng	6 tháng (mỗi cây)

Ứng dụng:

Xử lý nước thành phố: Tại nhà máy 500.000-gallon/ngày, van mặt bích điện giúp giảm 92% lỗi định lượng clo. Không còn tình trạng clo hóa quá mức hoặc vi phạm an toàn.

Xử lý hóa chất: Xử lý axit, dung môi và chất bùn (DN50–DN300) mà không bị rò rỉ. Một nhà sản xuất hóa chất đã giảm 76% sự cố tràn dầu sau khi chuyển đổi.

Thực phẩm & Đồ uống: Các bề mặt tuân thủ-FDA và khả năng tương thích CIP khiến nó trở nên lý tưởng cho các dây chuyền xi-rô, thanh trùng và hệ thống chiết rót. Một nhà máy sữa đã tiết kiệm được 48.000 USD/năm tiền lãng phí sản phẩm.

Thông số van bi mặt bích điện:

1) Đường kính danh nghĩa: DN15-200

2) Phạm vi áp suất: 1,6-6,4Mpa

3) Nhiệt độ trung bình: -20 độ C~+180 độ C

4) Nhiệt độ môi trường xung quanh: -20 độ C~+60 độ C

5) Valve Material: Stainless Steel 304, Stainless Steel 316, Carton Steel/WCB

6) Vật liệu niêm phong: PTFE, RPTFE

7) Vỏ thiết bị truyền động: Hợp kim nhôm

8) Điện áp điều khiển: AC24V, 110V, 220V, 380V, DC24V

9) Loại: Bật{1}}tắt, Điều chỉnh

10) Tiêu chuẩn mặt bích kết nối: GB, ANSI 150LB, DIN PN16,PN25, PN40, JIS 10K

11) Môi trường áp dụng: Nước, không khí, dầu, axit, kiềm, v.v.

Phạm vi kích thước	DN15 đến DN200 (1/2'' đến 8'')	Tiêu chuẩn cuối cùng	Mặt bích (ANSI, JIS, DIN, GB)
Vật liệu cơ thể	Thép không gỉ 304/316/316L	Áp suất làm việc	10bar, 16bar, 20bar, 40bar, 64bar, Lớp 150, Lớp 300
Nhiệt độ của phương tiện	Loại bình thường: -22℉ đến 356℉Loại nhiệt độ cao:-22℉ đến 842℉	Phương tiện phù hợp	Nước, không khí, dầu, khí đốt, hơi nước, bột giấy, v.v.
Kết cấu	Van bi nổi	Điện áp	DC-12V, 24VAC-24V, 110V, 220V, 380V
Loại thiết bị truyền động	Loại BẬT, Loại điều chế hoặc Loại thông minh	Dung sai điện áp	±10%

Loạt	EA05	EA10	20	40	60	100	200
đầu ra mô-men xoắn	50Nm	100Nm	200Nm	400Nm	600Nm	1000Nm	2000Nm
Thời gian chu kỳ 90 độ	20S	15/30S	15/30S	15/30S	30S	100S	100S
Góc quay	0-90 độ	0-90 độ	0-90 độ	0-90 độ	0-90 độ	0-90 độ	0-90 độ
Làm việc hiện tại	0.23A	0.35A	0.4A	0.45A	0.6A	1.03A	1.85A
Động cơ truyền động	50W	75W	80W	100W	130W	210W	285W
Tiêu chuẩn lắp đặt	Gắn trực tiếp ISO5211
Tùy chọn điện áp	DC12V, DC24V, AC24V, AC110V, AC220V, AC380V
Tín hiệu đầu vào	4-20mA, 1-5VDC, 0-10VDC
Tín hiệu đầu ra	4-20mA, 1-5VDC, 0-10VDC
Lớp bảo vệ	Lớp bảo vệ IP65
Nhiệt độ môi trường xung quanh	-20 đến +60 độ
Sơ đồ nối dây	S: Loại BẬT/TẮT với phản hồi tín hiệu tiếp xúc thụ động
	D: Loại BẬT/TẮT trực tiếp DC24/DC12V
	P: với phản hồi tín hiệu 4-20mA hoặc 0-10V

Danh sách vật liệu
KHÔNG.	TÊN PHẦN	VẬT LIỆU
1	THÂN HÌNH	WCB / CF8 / CF8M
2	GHẾ	PTFE
3	QUẢ BÓNG	CF8 / CF8 / CF8M
4	O{0}}RING	FPM
5	gioăng	PTFE
6	CA BÔ	WCB / CF8 / CF8M
7	bu lông	304
8	HẠT	304
9	THÂN CÂY	304 / 304 / 316
10	MÁY GIẶT STEM	PTFE+25% GF
11	O{0}}RING	FPM
12	ĐÓNG GÓI	PTFE
13	MÁY GIẶT	PTFE+25% GF
14	TUYẾN	304
15	LÒ XO ĐĨA	304
16	MẶT BÍCH TUYẾN	CF8
17	nút chặn	304
18	BU LÔNG Ổ CẮM HEX	304
19	HẠT	304
20	XỬ LÝ	WCB/CF8
21	bu lông	304
22	HẠT	304


Kích thước van bi gắn trực tiếp mặt bích GB PN16
DN	L	d	D	D1	D2	H	H1	W	N-ΦM	ISO5211
15	130	15	95	65	46	79	48	135	4-Φ14	F03/F04
20	130	20	105	75	56	84	53	135	4-Φ14	F03/F04
25	140	25	115	85	65	95	64	170	4-Φ14	F04/F05
32	165	32	140	100	76	103	71	170	4-Φ18	F04/F05
40	165	38	150	110	84	111	76	200	4-Φ18	F05/F07
50	203	50	165	125	99	120	85	200	4-Φ18	F05/F07
65	222	65	185	145	118	153	104	300	4-Φ18	F07/F10
80	241	78	200	160	132	163	114	300	8-Φ18	F07/F10
100	305	100	220	180	156	182	140	400	8-Φ18	F07/F10
125	356	125	250	210	184	260	183	500	8-Φ18	F10/F12
150	394	150	285	240	211	280	202	800	8-Φ22	F10/F12
200	457	200	340	295	266	380	253	1100	12-Φ22	F12/F14
Kích thước van bi gắn trực tiếp mặt bích ANSI 150LB
TRONG	L	d	D	D1	D2	H	H1	W	N-ΦM	ISO5211
1/2"	108	15	90	60.3	34.9	48	56	125	4-Φ16	F03/F04
3/4"	117	20	100	69.9	42.9	53	61	125	4-Φ16	F03/F04
1"	127	25	110	79.4	50.8	58	70	155	4-Φ16	F04/F05
1-1/4"	140	32	115	88.9	63.5	62	74	155	4-Φ16	F04/F05
1-1/2"	165	38	125	98.4	73	75	89	195	4-Φ16	F05/F07
2"	178	50	150	120.7	92.1	85	99	195	4-Φ19	F05/F07
2-1/2"	190	65	180	139.7	104.8	104	123	260	4-Φ19	F07/F10
3"	203	78	190	152.4	127	114	133	260	4-Φ19	F07/F10
4"	229	98	230	190.5	157.2	135	158	300	8-Φ19	F07/F10
5"	356	125	254	216	186	135	238	500	8-Φ22	F10/F12
6"	394	150	279	241.5	216	135	278	600	8-Φ22	F10/F12
8"	457	200	343	298.5	270	135	328	800	8-Φ22	F12/F14
Kích thước van bi mặt bích nền tảng cao JIS 10K
DN	L	d	D	D1	D2	H	H1	W	N-ΦM	ISO5211
15	108	15	95	70	51	48	56	130	4-Φ15	F03/F04
20	117	20	100	75	56	53	61	130	4-Φ15	F03/F04
25	127	25	125	90	67	58	70	160	4-Φ19	F04/F05
32	140	32	135	100	76	62	74	160	4-Φ19	F04/F05
40	165	38	140	105	81	75	89	240	4-Φ19	F05/F07
50	178	50	155	120	96	85	99	240	4-Φ19	F05/F07
65	190	65	175	140	116	104	123	280	4-Φ19	F07/F10
80	203	78	185	150	126	114	133	320	8-Φ19	F07/F10
100	229	100	210	175	151	135	158	320	8-Φ19	F07/F10
125	356	125	250	210	185	135	238	500	8-Φ23	F10/F12
150	394	150	285	240	215	135	278	800	8-Φ23	F10/F12
200	457	200	330	290	265	135	328	800	12-Φ23	F12/F14
Van bi mặt bích cao cấp DIN PN16
DN	L	d	D	D1	D2	H	H1	W	N-ΦM	ISO5211
15	115	15	95	65	45	48	57	110	4-Φ14	F03/F04
20	120	20	105	75	58	54	63	110	4-Φ14	F03/F04
25	125	25	115	85	68	60	71	160	4-Φ14	F04/F05
32	130	32	140	100	78	70	81	160	4-Φ18	F04/F05
40	140	38	150	110	88	78	92	185	4-Φ18	F05/F07
50	150	50	165	125	102	82	96	185	4-Φ18	F05/F07
65	170	65	185	145	122	99	116	305	4-Φ18	F07/F10
80	180	78	200	160	133	112	129	305	8-Φ18	F07/F10
100	190	100	220	180	158	126	146	305	8-Φ18	F07/F10
125	320	125	250	210	188	142	164	500	8-Φ18	F10/F12
150	350	150	285	240	212	165	190	500	8-Φ22	F10/F12
200	400	200	340	295	268	188	220	500	12-Φ22	F12/F14
